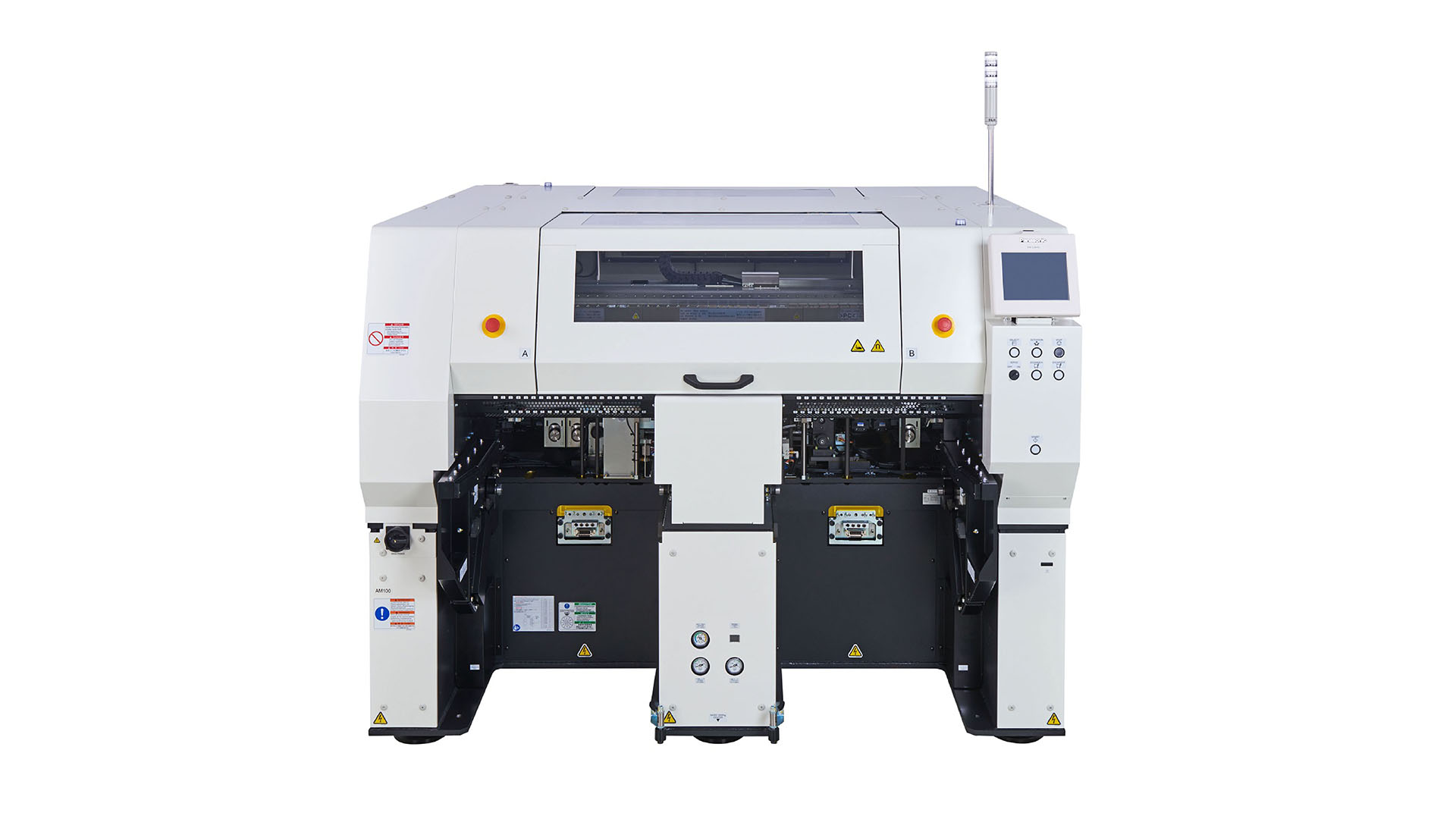

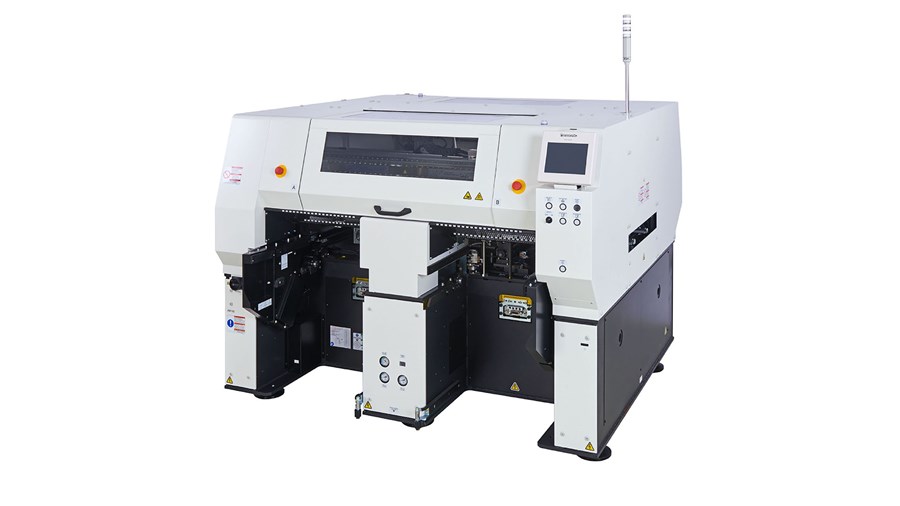

AM100
YOUR SCALABLE, COST-EFFECTIVE SOLUTION FOR HIGH MIX AND NEW PRODUCT INTRODUCTION
Soluzione ALL IN ONE, altamente flessibile e versatile.

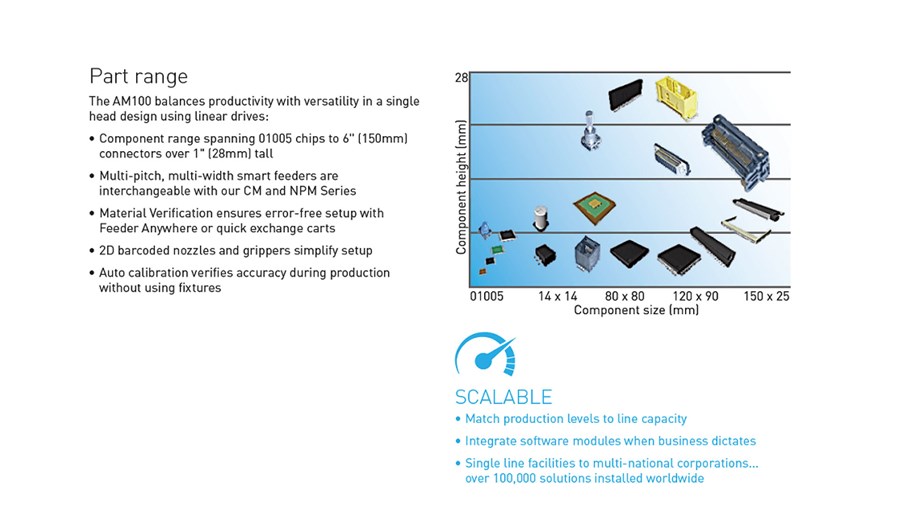

La macchina di posizionamento modulare AM100 di Panasonic è dotata di una SINGOLA TESTA MULTIFUNZIONE con 14 nozzle in grado di montare un’ampia gamma di componenti, da 0402 mm a 120x90x28 mm, connettori di grandi dimensioni, componenti odd-shape, e garantire così una produttività elevata.

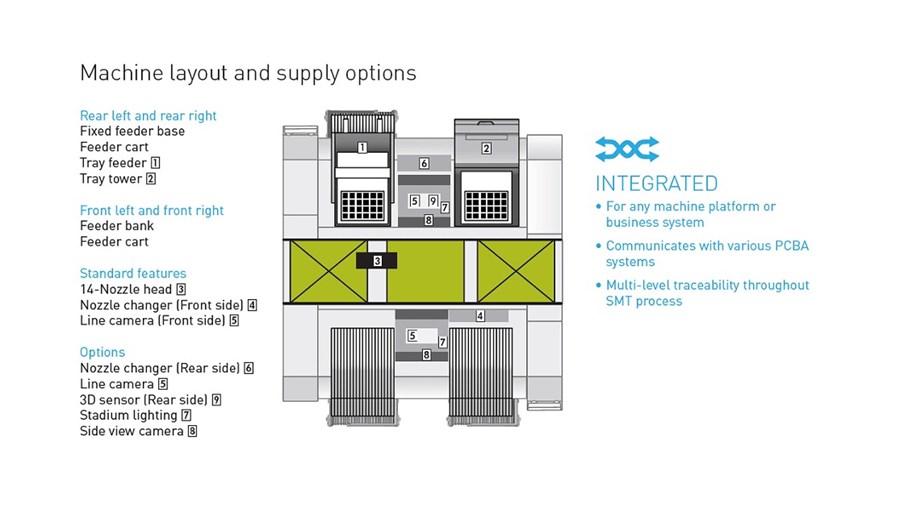

Questo, oltre alla possibilità di alternare la bancata fissa ai carrelli (fino a 160 feeder da 8mm), o al porta vassoi automatici, la rendono una soluzione estremamente flessibile per innumerevoli esigenze.
Il conveyor può gestire fino a 3 PCB contemporaneamente, di dimensione massima 510x460mm, oppure un unico PCB fino a 1500x460mm.
Una vasta gamma di opzioni:
Soluzione ALL IN ONE, altamente flessibile e versatile.
La macchina di posizionamento modulare AM100 di Panasonic è dotata di una SINGOLA TESTA MULTIFUNZIONE con 14 nozzle in grado di montare un’ampia gamma di componenti, da 0402 mm a 120x90x28 mm, connettori di grandi dimensioni, componenti odd-shape, e garantire così una produttività elevata.
Questo, oltre alla possibilità di alternare la bancata fissa ai carrelli (fino a 160 feeder da 8mm), o al porta vassoi automatici, la rendono una soluzione estremamente flessibile per innumerevoli esigenze.
Il conveyor può gestire fino a 3 PCB contemporaneamente, di dimensione massima 510x460mm, oppure un unico PCB fino a 1500x460mm.
Una vasta gamma di opzioni:
- Grip nozzle
- Sostituzione automatica dei pin di supporto
- 3 tipologie di camera: line camera, chip thickness camera e 3D sensor camera
- Sensore di altezza: misurazione deformazione PCB
VIDEO:
CARATTERISTICHE:
- 1 testa multifunzione - 14 NH: elevata produttività e versatilità
- 35.800 cph (0.1006 s/chip) - 12.200 cph (0.295 s/QFP)
- Automatic changeover
- Opzione Component Verification - per prevenire errori di setup durante il changeover e incrementare l'efficienza produttiva
- Opzione Feeder Setup Navigator - per stimare il tempo di completamento della produzione
- Software PanaCIM
