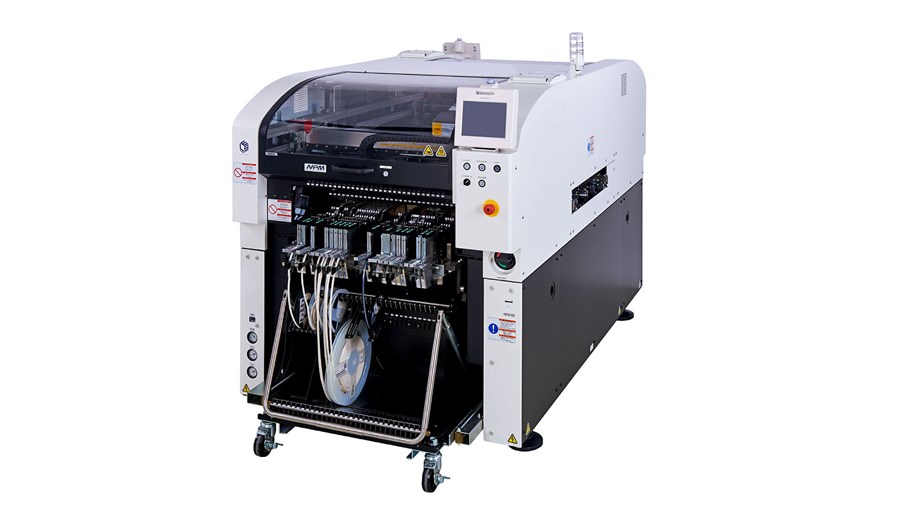

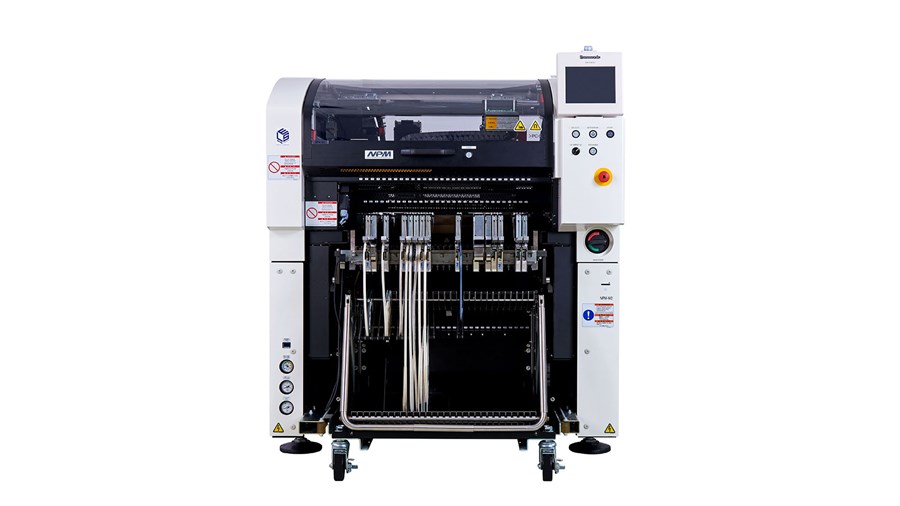

NPM-W2 e W2S
ANY MIX MANUFACTURING SOLUTION FOR EVOLVING ASSEMBLY NEEDS
La serie NPM (Next Production Modular) ha fatto della flessibilità il suo segno distintivo realizzando macchine di posizionamento compatte, upgradabili e flessibili.

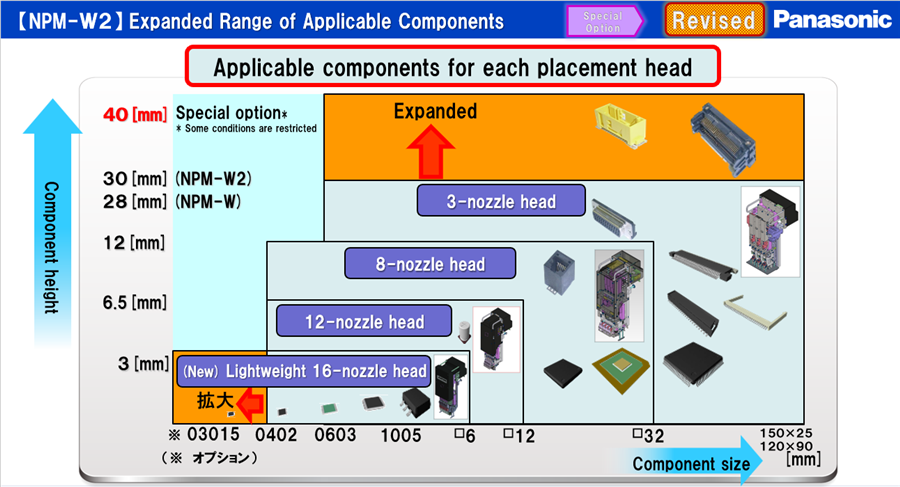

NPM W2 è una piattaforma di montaggio dall’elevata produttività, fino a 77.000 cph, pensata per il posizionamento di un ampio range di componenti: da 03015 a 120x90mm o 150x25mm, h 30mm.

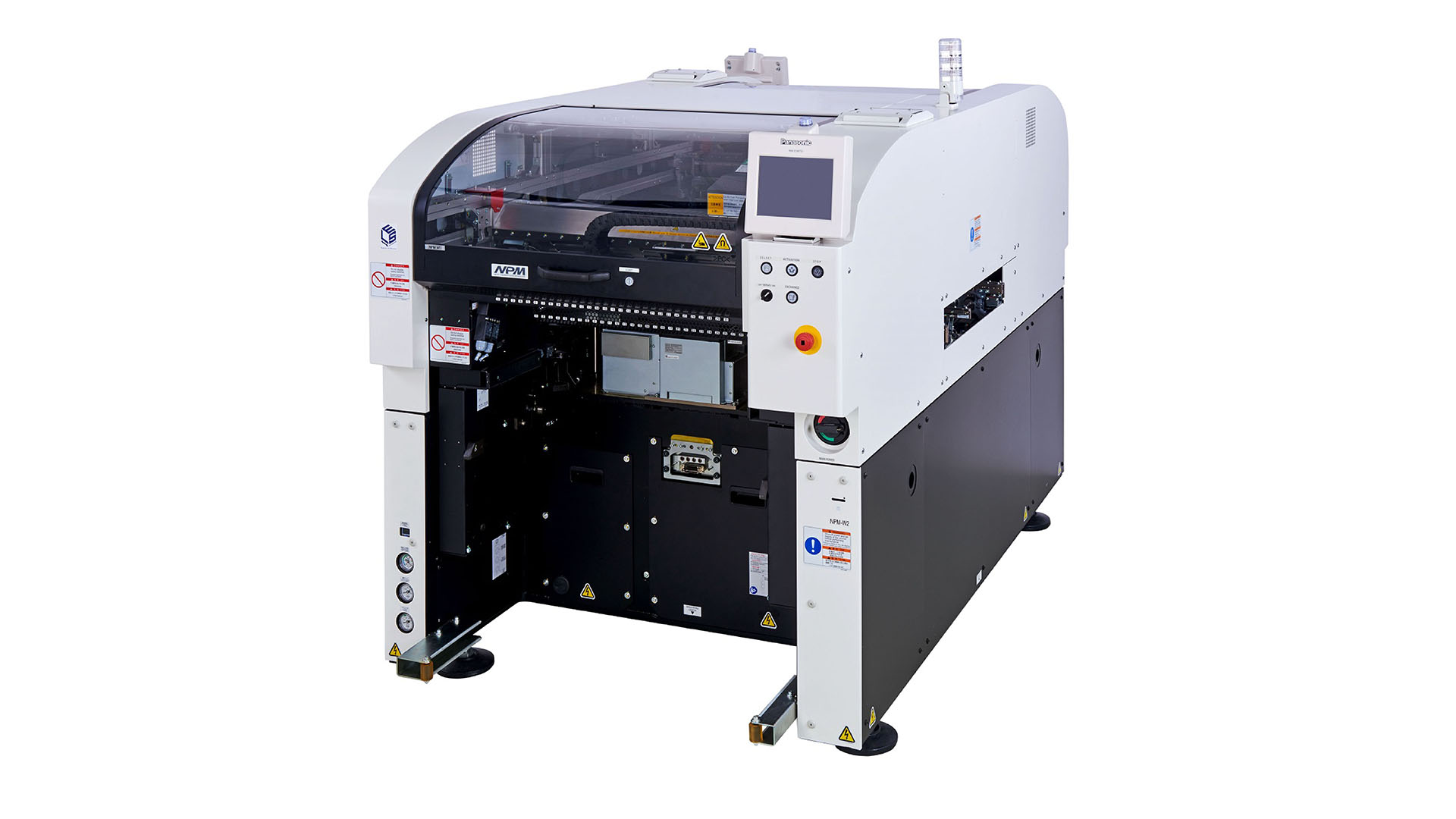

Disponibile nella versione W2 (dual beam) o W2S (single beam) con le teste di montaggio 16NH, 8NH 3NH.
Numerose le possibili combinazioni per configurare la piattaforma fino ad un massimo di 120 feeder doppi, 8mm:
- Front: un unico carrello da 30 feeder,
- Rear: un unico carrello da 30 feeder, o uno da 13 con un porta vassoio automatico da 20 posizioni.
Changeover automatico e indipendente, che permette di essere effettuato mentre la macchina è in funzione senza dover bloccare la produzione. (feeder anywhere)

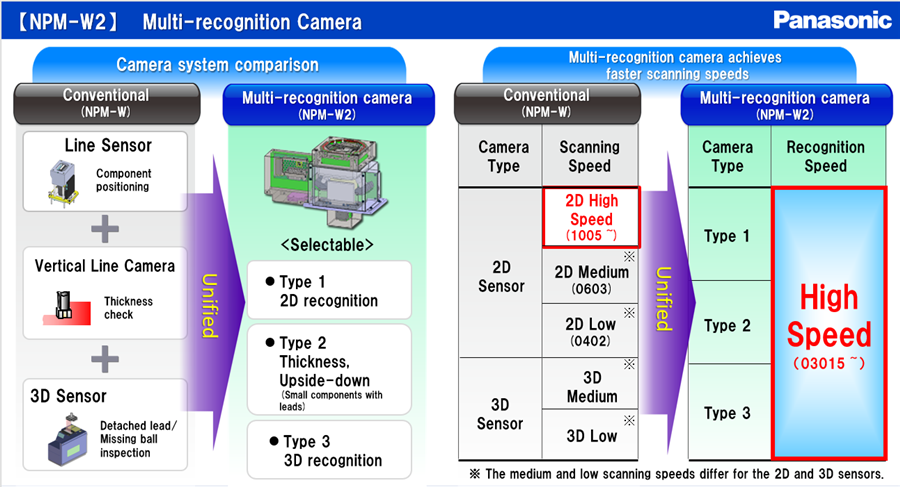

La Multi Recognition Camera, disponibile in 3 differenti tipologie, risponde alle diverse esigenze di scansione del componente:
La Multi Recognition Camera, disponibile in 3 differenti tipologie, risponde alle diverse esigenze di scansione del componente:
- Tipo 1_ Line Camera per la scansione 2D
- Tipo 2_ Vertical Line Camera per il rilevamento dello spessore del componente (Tecnologia Upside-down)
- Tipo 3_3D Sensor Camera per il rilevamento 3D.
VIDEO:
CARATTERISTICHE:

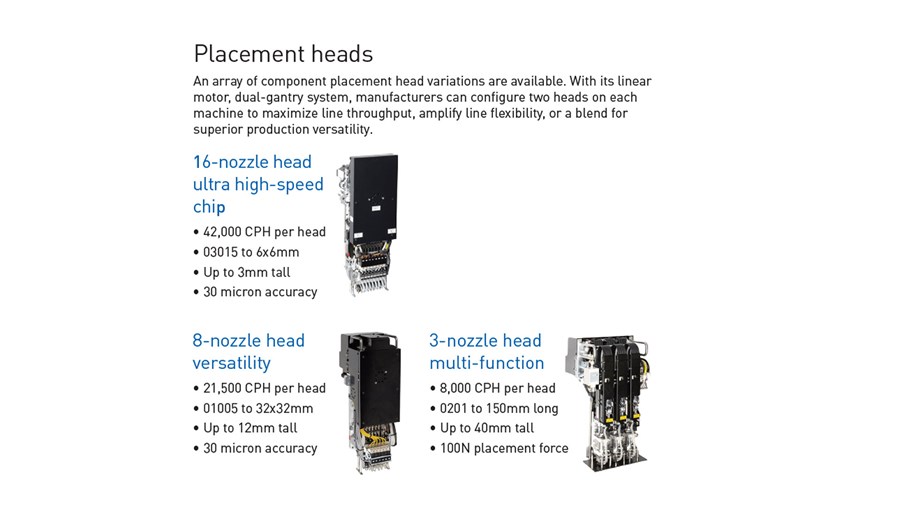

- 3 teste di montaggio: 16NH, 8NH e 3NH
- High productivity - 77.000 cph

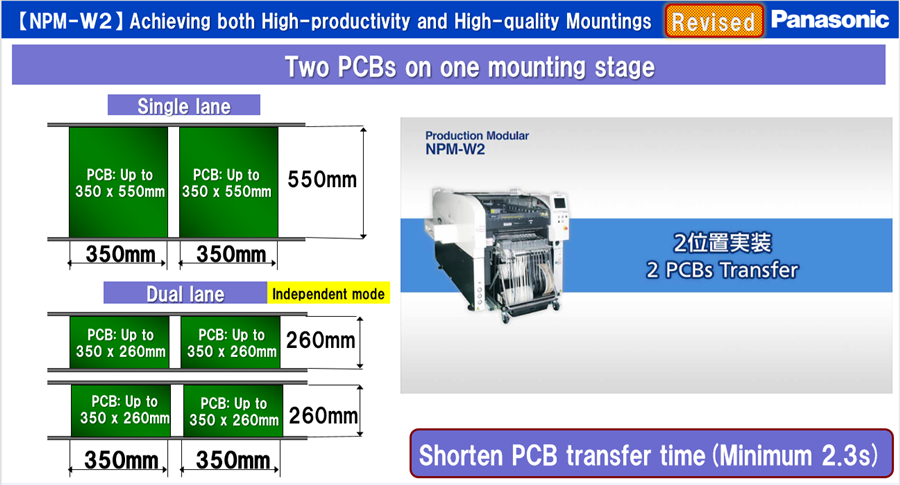

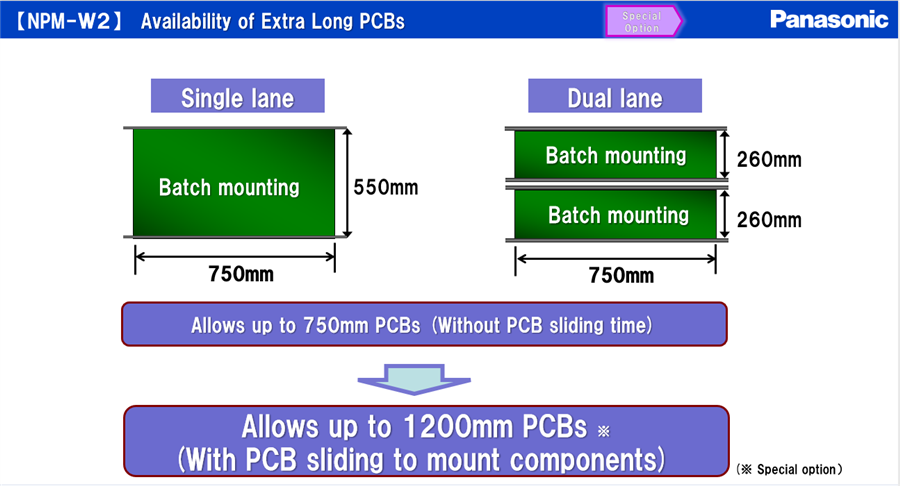

- Può gestire 1 PCB fino a 750x550 mm di grandezza (single line) o 2 PCB in contemporanea da 750x260 mm (dual line).
- Opzione Component Verification - per prevenire errori di setup durante il changeover e incrementare l'efficienza produttiva
- Opzione Feeder Setup Navigator - per stimare il tempo di completamento della produzione
- Opzione Thin Type Single Feeder - per sdoppiare il feeder in due nello stesso slot
- Opzione: Auto Loading Feeder - per caricare il nuovo feeder in automatico senza l'aiuto dell'operatore
